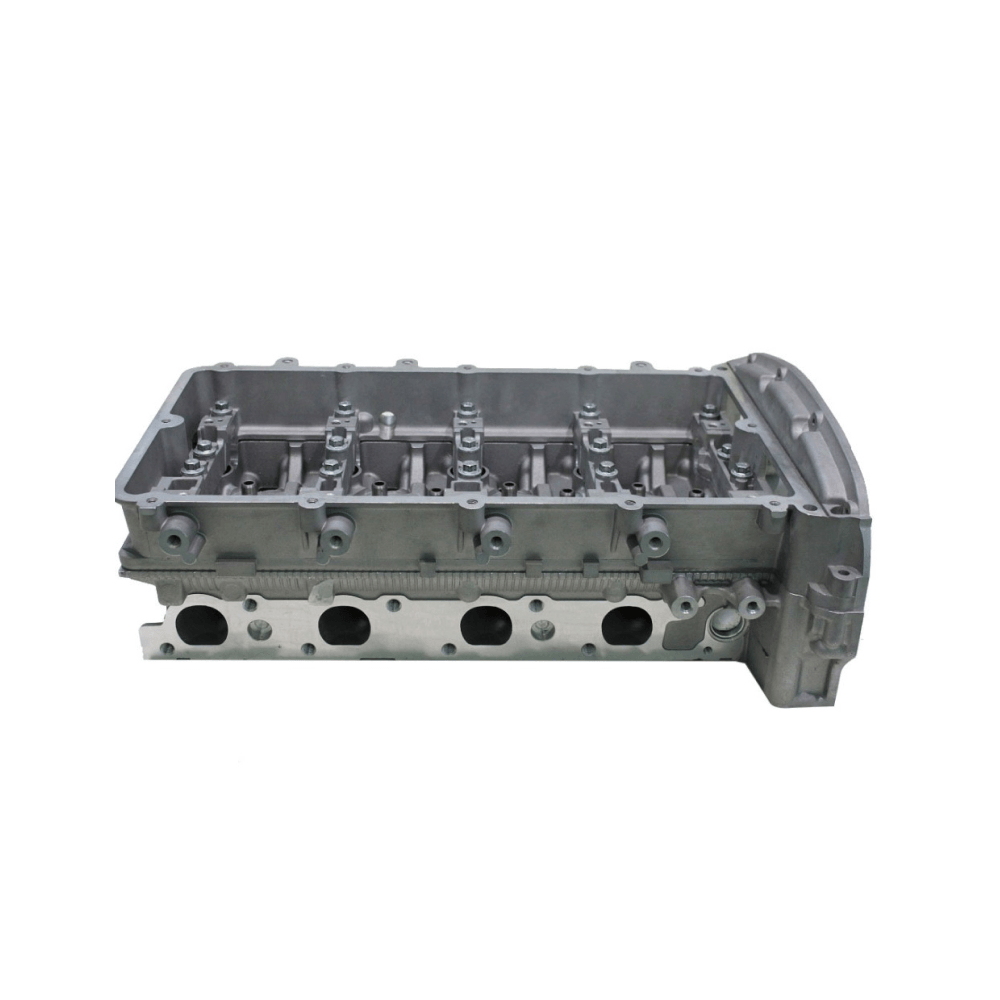

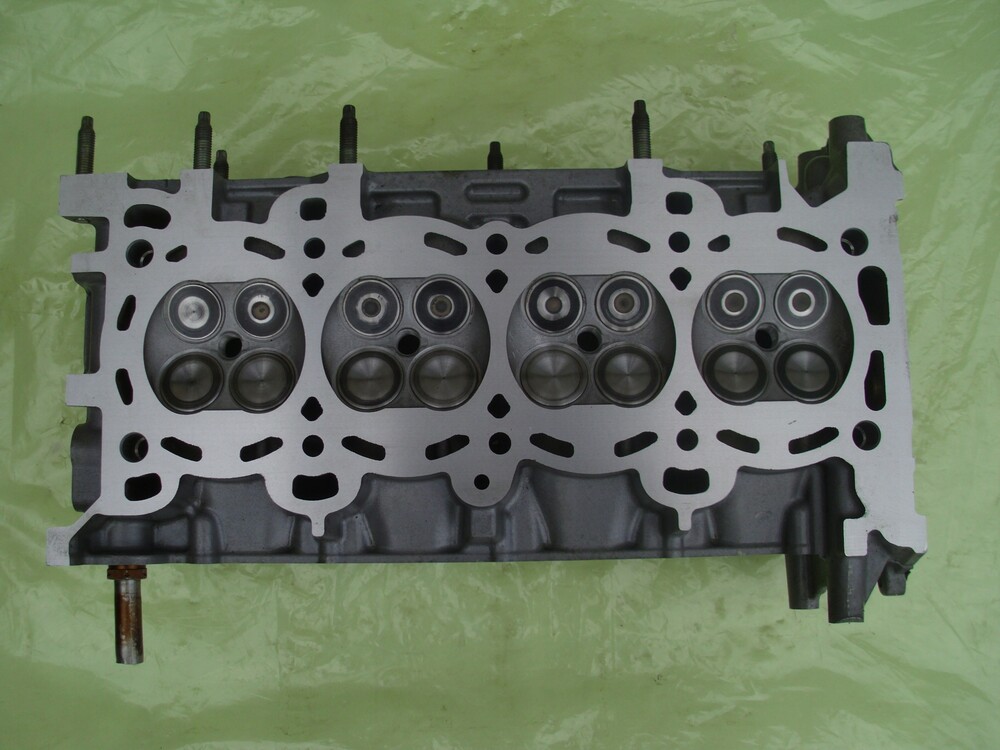

Полное наименование по производителю: Головка цилиндра 115-140 л.с. без клапанов Ford Transit
| Диаметры отверстий гнезд подшипников распредвала: | |
| – номинальные: |
30,500 – 30,525 мм; |
| – ремонтные: |
30,575 – 30,600 мм. |
| Диаметры отверстий гнезд толкателей: | |
| – номинальные: |
35,000 – 35,030 мм; |
| – ремонтные: |
35,500 – 35,530 мм. |

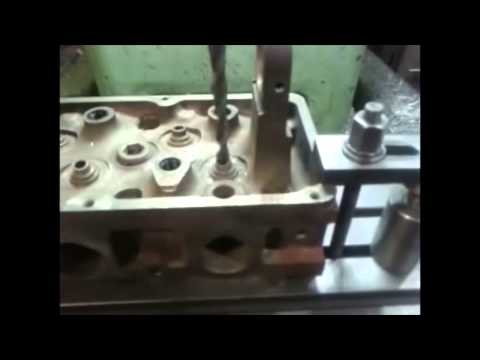

| Диаметры отверстий направляющих клапанов: | |
| – номинальные: |
8,000 – 8,035 мм; |
| – ремонтные: |
8,263 – 8,288 мм. |
| Диаметры гнезд вихревых камер сгорания (см. рис. Размеры гнезда вихревой камеры сгорания в головке блока цилиндров): | |
| – номинальные: | |
| - размер А: |
31,250 – 31,280 мм; |
| - размер В: |
27,530 – 27,560 мм; |
| – ремонтные: | |
| - размер А: |
31,550 – 31,580 мм; |
| - размер В: |
27,830 – 27,960 мм. |
| Высота гнезд вихревых камер сгорания С (см. рис. Размеры гнезда вихревой камеры сгорания в головке блока цилиндров): | |
| – номинальная: |
4,983 – 5,034 мм; |
| – ремонтная: |
5,223 – 5,284 мм. |

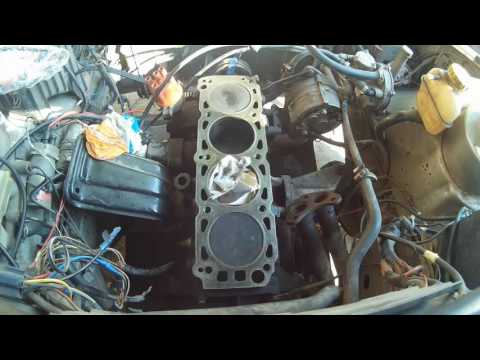

Прокладка головки блока цилиндров
Толщина прокладки головки блока цилиндров подбирается в зависимости от выступания поршней над верхней плоскостью блока цилиндров, причем принимается во внимание значение наиболее выступающего поршня.
Толщина прокладки идентифицируется по соответствующему обозначению:
– для блоков цилиндров с номинальными диаметрами цилиндров: прокладка имеет вырезы;
– для блоков цилиндров с ремонтными диаметрами цилиндров (+0,5 либо +1,0): прокладка имеет отверстие.
Обозначение прокладок головки блока цилиндров
|
Выступание поршня (мм) |
Обозначение прокладки головки на блоке цилиндров с диаметрами цилиндров |
|
|
номинальных |
ремонтных |
|
|
0,500 – 0,680 |
2 выреза |
2 отверстия |
|
0,681 – 0,740 |
3 выреза |
3 отверстия |
|
0,741– 0,840 |
4 выреза |
4 отверстия |
Метод установки: прокладка головки блока цилиндров устанавливается надписью "OBEN-TOP" в направлении головки (надпись должна быть видна после того, как прокладка установлена на блок цилиндров).
Камеры сгорания
Вихревые камеры сгорания, стальные, вставляемые в головку блока цилиндров и фиксируемые при помощи стального шарика.
Тип камеры: вихревая Ricardo Comet Mark V.
Выступание камер сгорания из нижней плоскости головки блока цилиндров: 0–0,061 мм.
Седла клапанов
Седла клапанов впрессованы в головку блока цилиндров.
